瓦屋根のラバーロックは無意味な工事と証明。地震にも台風にも効果なし【実験動画あり】

瓦屋根のラバーロックは無意味な工事と証明。地震にも台風にも効果なし【実験動画あり】
2018年05月10日|得する屋根知識Hiroki
石川 弘樹
石川 弘樹
  • 日本全国、一軒家の屋根のトラブルで困った方の心の拠り所になりたい、東京の屋根屋の三代目、石川弘樹です。

    「瓦屋根の耐震化が、安く、早くできる!」 って聞いたら、瓦って地震に弱いのよね? ウチの古い瓦は大丈夫かしら? と思っているあなたはついつい飛びついちゃいますよね?

    そんなところに飛び込みの業者が勧めてくるラバーロック工法。実は屋根業界でも地震や強風に強い、弱い、詐欺だ、合法だ、と賛否両論。その理由はちゃんとした証拠が無かったから。

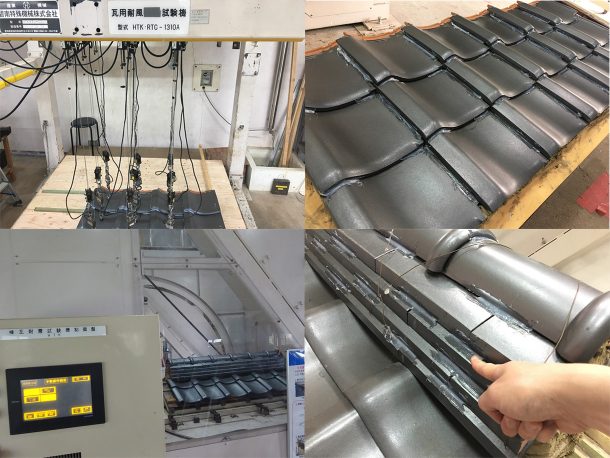

    今回は愛知県の産業技術センター三河窯業試験場にて、ラバーロックの耐震試験、耐風試験を行った結果を、実験動画とともにご紹介します。

瓦屋根のラバーロック工法とは、瓦と瓦を接着剤でくっつける工事のこと

瓦屋根の修理とかリフォームを調べていたり、見積書などで見かける『ラバーロック工法』ってなんだろう? って思ったことありませんか?

ラバーロック工法が一般的な名前ですが、ラバーロック工事、ラバー工事、接着工事、などとも呼ばれています

こんな具合に瓦屋根の1枚1枚の瓦のすきまを接着材で埋めるようにくっつける工事です。

瓦屋根のラバーロック1

瓦屋根のラバーロック2





ラバーロックは詐欺? 強い? 弱い? 屋根業界でも賛否両論

インターネットで「瓦屋根 ラバーロック」と検索すると、批判的な記事も肯定的な記事も出てくるでしょう。

もちろん、ぼくは批判的。

こんな記事を書いているくらいですから。

ラバーロックの原価は14万円。瓦屋根の耐震リフォーム適正価格一覧【屋根の押し売り事例集 第5回】

でもどれも屋根屋としての経験とカンによるもので、証拠がなかったのです。ごめんなさい

絶対に自信はあるけど、ウソはつきたくない! 意見の食い違うのは証拠がないからだ! ということで、今回は石川商店と縁のある愛知県の屋根屋さん『神清』さんとの共同研究として、愛知県の産業技術センター三河窯業試験場にて、ラバーロックの耐震試験、耐風試験を行いました。



国立研究開発法人 建築研究所監修の公式な実験ってどんなもの?

今回、産業技術センター三河窯業試験場で行なった公式な実験ってなに? という疑問をお持ちの方のために実験方法について少し解説します。

行った2つの実験をかんたんに説明すると、

国の機関が監修した屋根の強度を測る2つの実験だよ〜

1,垂直に建てた瓦屋根をぐるぐるグルグル回して、落ちなければ地震に強いよ〜

2,上から何回も何回もめっちゃくちゃ引っ張って、はがれなければ強風に強いよ〜

という実験です。

本当にそれが正式なの? と思ったあなたのために、正式な解説もしておきますが、動画を早く観たいという方は飛ばして良いと思います。笑



国立研究開発法人 建築研究所とは?

かんたんに言うと、世界的に有名な地震の専門家です。

詳しくは、建築研究所のホームページから引用しました。

国立研究開発法人建築研究所は、国土交通大臣から示された中長期目標に基づき、公正・中立の立場で、所内の高度な実験施設を活用し、住宅・建築・都市計画技術に関する研究開発、地震工学に関する研修等を総合的、組織的、継続的に実施する機関です。
研究開発の成果は、国が実施する関連行政施策の立案や技術基準の策定等に反映され、それらが民間の技術開発や設計・施工の現場で活用されることにより、国民の安全の確保、健康で快適な居住空間の実現、省エネルギーや環境への配慮等持続可能性の確保、消費者への安心の提供など、我が国の住宅・建築・都市の質の確保・向上に貢献します。
また、地震工学に関する研修は、開発途上国の技術者等の養成を通じ、世界的な地震防災対策の向上にも貢献しています。

専門家が監修した耐震強度を測る実験と、耐風強度を測る実験が以下の2つです。



1『棟部耐震性能試験(鉛直回転法)』

垂直に建てた瓦屋根にを鉛直方向に、回転速度1分間に3回転の速さで10回転させます。すると、阪神淡路大震災の地震と同等の1Gの加速度が実験体に掛かります。それに耐えるか耐えないかで震度7でも耐える性能があるかないかが判定される実験のことです。

棟部耐震性能試験(鉛直回転法)

この実験の結果が合格になると、瓦屋根の耐震ガイドライン工法と同等の強度と認定されます。このガイドライン工法で瓦屋根のリフォームをすると、鳥取県や群馬県高崎市では家の耐震化工事に認定されているので助成金が出るなど、地震や台風に強いだけでないメリットもあります。



2『耐風圧性能試験(150サイクル法)』

測定したい屋根の部位を通常通りに4段4列ほど施工し、基準風速、屋根平均高さ、屋根の部位を基準に計算された風圧力と同じ力で、上から引っ張り元に戻す。これを150回繰り返す実験のことです。

耐風圧性能試験(150サイクル法)

今回調べたかったのは、ラバーロック工法の訪問販売による押し売りが多い都市部を対象にしたかったので、

東京の市街地や愛知県の市街地で一番弱い風速で

一般的な2階建ての住宅で

屋根で一番風の影響が弱い部分

という設定をするため、

基準風速32m/s

屋根高さ7m

部位は平部

とし、風圧力相当の力で引っ張りました。



結果は不合格。証明書が必要であればご自由にどうぞ

先に結果を言ってしまいますが、タイトルでも言っているのでお許しを。

そうなんです。不合格でした。2種類3つの実験を行ったのですが、すべて不合格。完敗です。

ご丁寧に不合格の証明書まで発行されましたので、必要であればご自由にお使いくださいませ。

ラバーロック耐震試験 不合格1 ラバーロック耐震試験 不合格2 ラバーロック耐風試験 不合格1



ラバーロックはやっぱりダメだった。実験動画を見れば一目瞭然

前置きが長くなってしまいましたね。お待たせしました! さぁご覧くださいませ。

【動画情報】4分4秒

0:31〜 平部の耐震試験

1:20〜 棟部

3:26〜 平部の耐風試験





ラバーロックと聞いたら『無意味な工事』と思い出してください

いかがでしたでしょうか? イメージしてたよりも地味な実験ですいません。

でもラバーロックが無意味な工事ということは分かって戴けたと思います。なにしろ、耐震試験試験では試験前に落ちちゃうし、耐風試験では1回目で剥がれちゃいましたからね。今後は、どんなに頼もしそうな業者さんでも「瓦屋根にラバーロック」と言ってきたら、上にある不合格の証明書を見せてあげましょう。ラバーロックの強度は弱いことをご存知ないのかもしれませんからね。

瓦屋根の正しい耐震化工事は『ガイドライン工法』です。この試験に合格した施工方法だけが、瓦屋根の正しい耐震化工事です。瓦屋根の耐震化工事を業者さんにお願いする時は「ガイドライン工法でお願いします!」と言いましょう。

いやぁ、それにしても焦りました。というのも試験前に落ちてしまったので、落下する瞬間をビデオに納めることができなかったのです。その為だけに実験したと言っても過言ではないのに。動揺してカメラを、上に下に上に下に、と動揺してしまいました。正面から撮影していた、神清さんのおかげで助かりました。
